GSJ-1500双曲面搅拌机安装方式

双曲面搅拌机安装说明：

曲面搅拌机的安装分为干式安装和湿式安装两种，不论何种安装形式均非常简单。

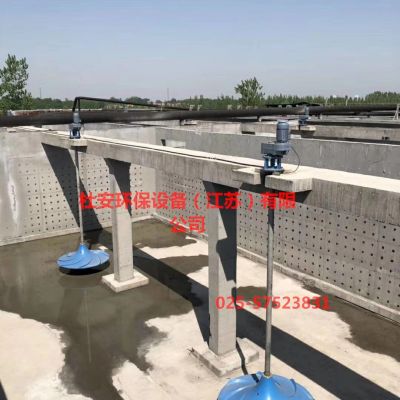

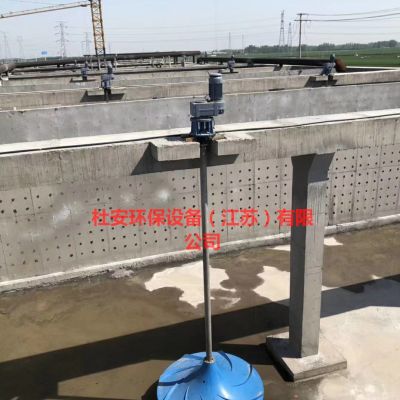

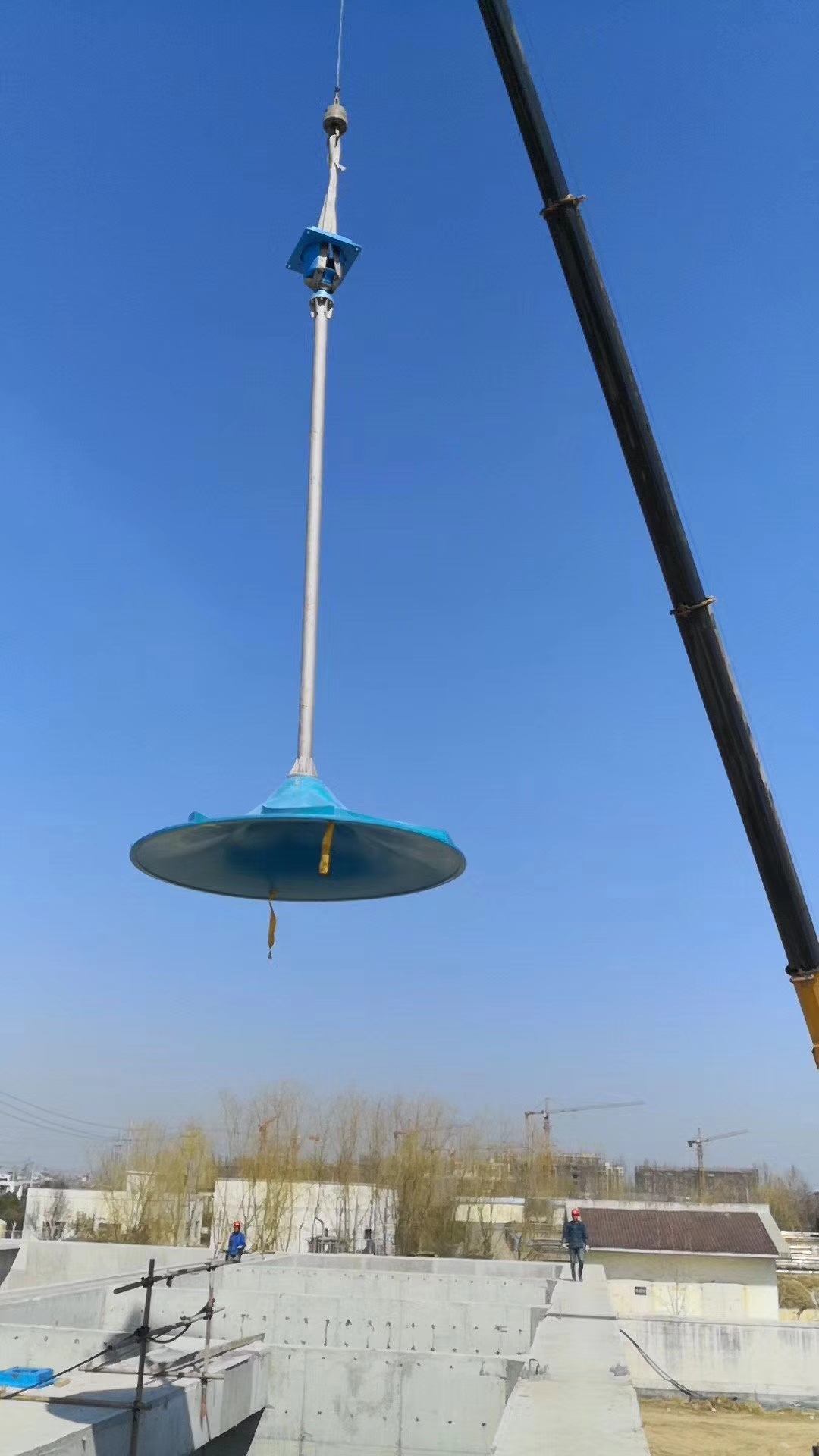

湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入安装位置，依靠设备自重定位，固定好电缆。见湿式安装示意图。

干式安装的搅拌机先将减速机机架固定在工作桥上，然后只需依次安装传动轴，叶轮部件，并固定好电缆，见干式安装示示意图。

双曲面搅拌机安装注意事项：

1、安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的较小工作距离≤300mm，且池底平整，结实，池内无建筑垃圾。

2、如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机。

3、在封闭池中要考虑到叶轮的进出口尺寸。

4、无论何种安装方式，注意水下电缆要固定好，防止磨损。

5、使用前仔细阅读产品安装使用说明书。

安装步骤：

1、桥架应校正水平，半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。

2、将减震座平放在桥架规定位置，校正水平后与桥架连接固定。

3、减速电机安装在减震座上，并连接固定。

4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

5、将叶轮与搅拌轴放入池内，搅拌轴与减速机输出轴连接并紧固。

在有水情况下先将轴和叶轮连接好放入水中，然后将轴与减速机连接。

6、搅拌机安装后，搅拌轴须与水平面垂直。垂直偏差小于1/1000。

7、安装完毕后，拆下电机尾罩，用手转运风机叶片，检查搅拌机转运是否灵活、正常。搅拌轴摆动偏差小于3/1000。

8、接通电源后，点动观察搅拌轴转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

9、电气设备安装按有关规定及安全规程操作。
