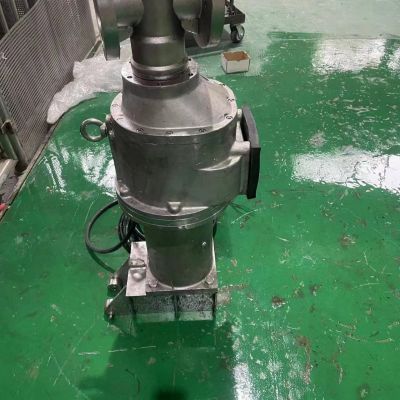

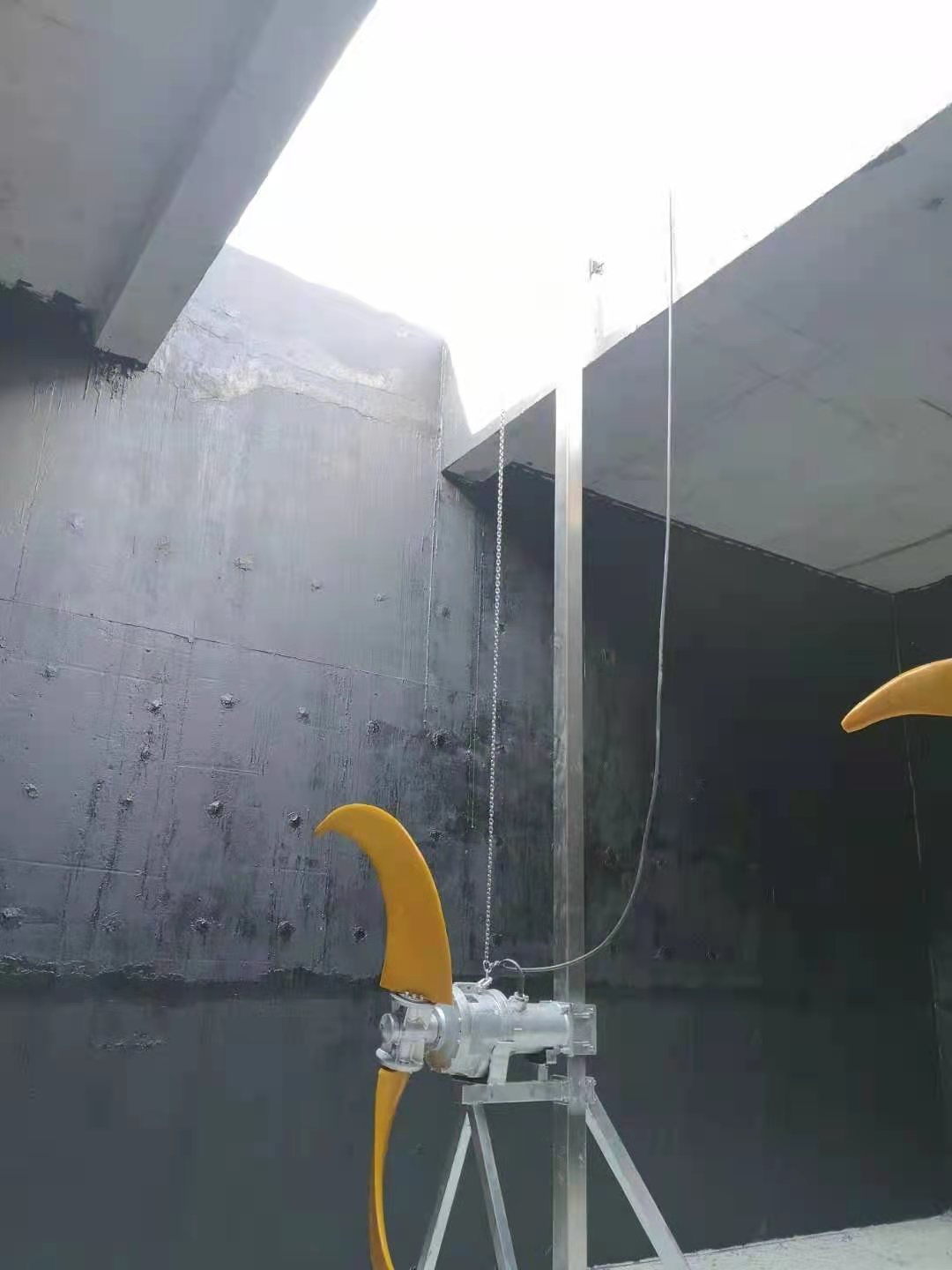

QJB4/4-1800/2-56不锈钢潜水推流器

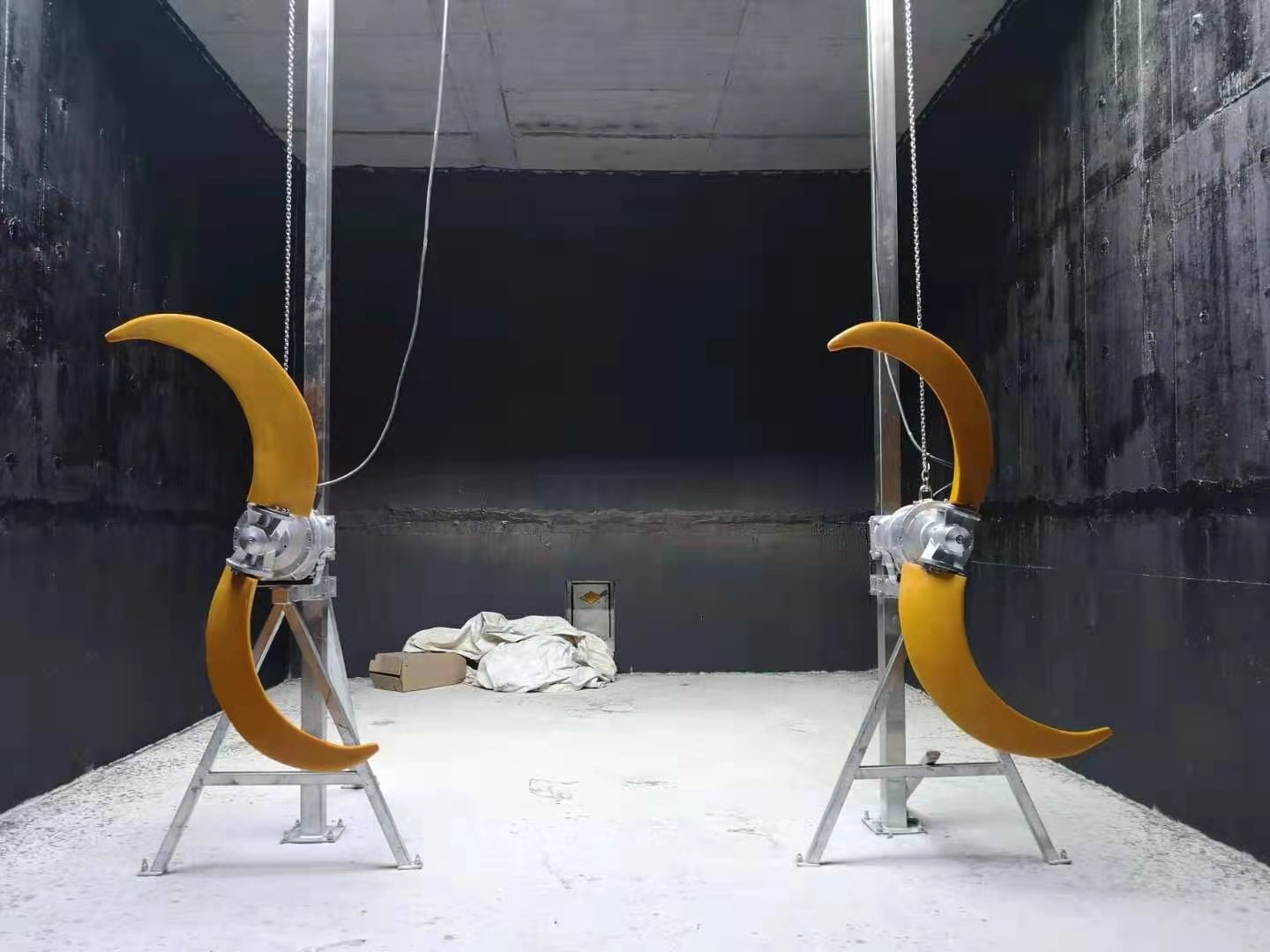

QJB潜水推流器性能与结构：

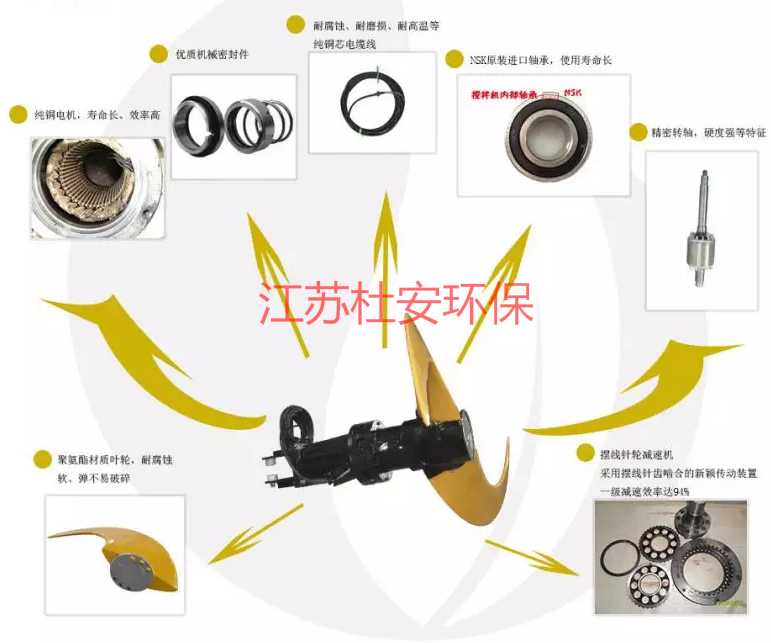

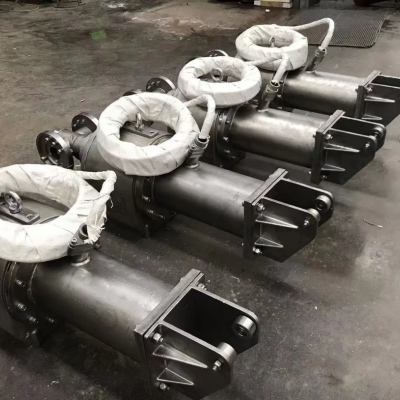

1、潜水推流器结构
（1）潜水推流器的构造

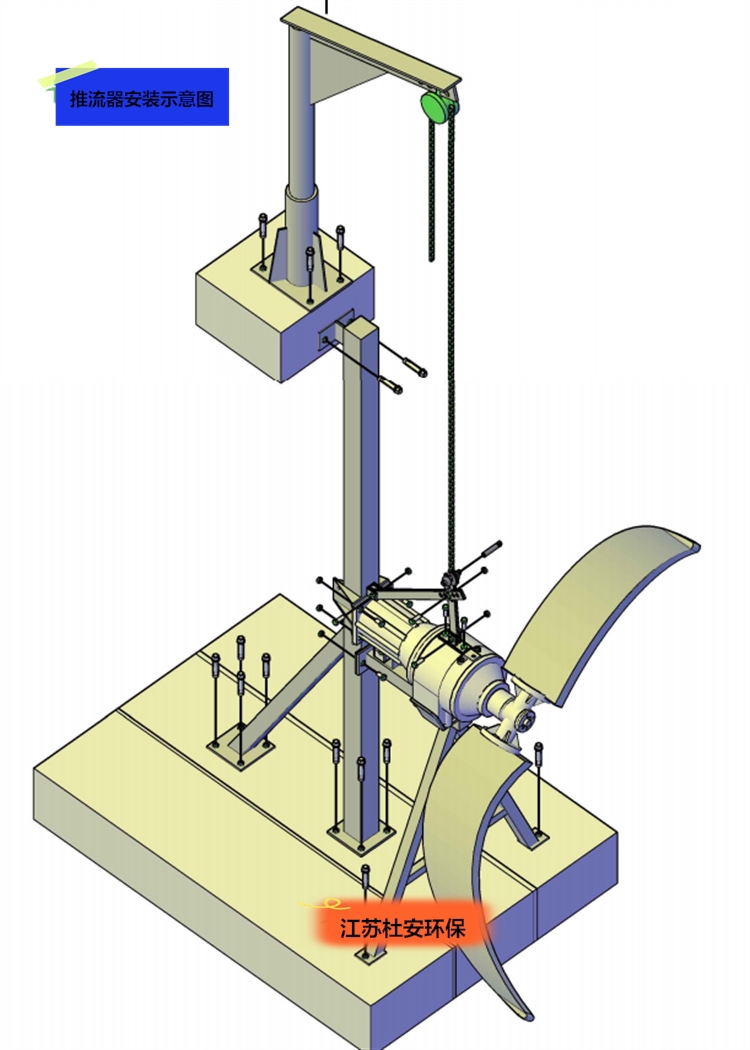

杜安环保QJB潜水推流器具有齿轮箱，潜水封闭式连接设计。推流器的所有部件，包括电机和齿轮箱，都能够在水下连续运行。与液体接触的推流器主要构件是不锈钢AISI304。所有的螺母、螺钉和垫圈为AISI 304 不锈钢材质。油室盖是耐腐蚀合成材料。在需要防水密封的临界接触面上，采用丁晴或氟化橡胶O形环，从而使两个面上的橡胶 O 型环及 O 型环接触的四个侧面无需特别的扭距限制就能获得压紧。不能使用需要一定扭矩才能达到压紧效果的形式，需要一定的矩形截面垫片及密封复合物将同样不予考虑。潜水推流器能处理原水和污水。推流器可上下升降，方便的移动，检查或维修无需人员进入湿井。滑行杆支架作为推流器整体部件之一。推流器全部的重量受力在一个支架上，并且这个支架须可承受推流器形成的推力。机械密封面材料均采用耐腐蚀碳化钨或以上材质。机械密封的使用寿命应不低于 25000 小时。
推流器及其附件和电缆，能够连续浸没在较大深度为20米的水下而不会损失其水密性（符合 IP68 防护等级）。

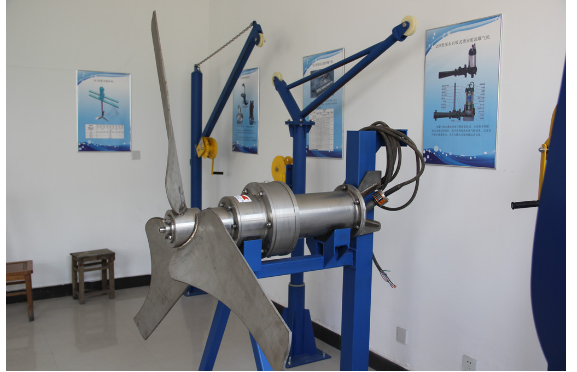

（2）螺旋桨
螺旋桨包括两个玻璃纤维强化聚氨脂叶片，每个叶片带有不锈钢轴安装在一个铸铁轮榖中。叶片具有“柔性”并能够吸收发生改变的水力负载。金属叶片由于其没有弹性而不被接受。每个叶片被安装在轮毂侧面的一个插座中，并将通过一个有键叶轮轴固定在其位置上，以抵抗扭力。螺旋桨轴被轴向固定在轮毂上，并使用锁定垫圈系统。
叶片形状为一个无堵塞、后掠式设计，它起始于轮觳，所以轴的任何部分都不会暴露在外。螺旋桨能够处理颗粒、纤维材料、重污水以及其它在常规污水处理中出现的物质。
螺旋桨经动平衡检验合格。
（3）齿轮箱
齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱。电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴应与电机轴的传动齿轮紧密配合。中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。
（4）轴
电机轴和螺旋桨轴通过齿轮箱联接，轴由不锈钢431制造，螺旋桨轴和电机轴能承受所有轴向和径向荷载。螺旋桨轴受机械密封和径向向密封足够保护，与液体隔离。
（5）轴承
推流器电机轴在两个长期润滑的轴承上旋转。内轴承为单列深槽滚珠轴承，主轴承为一双列滚柱轴承。所有轴承采用长期脂润滑的高质量免维护轴承，能承受轴向和径向负载。所有轴承的设计寿命较小为100,000 小时。

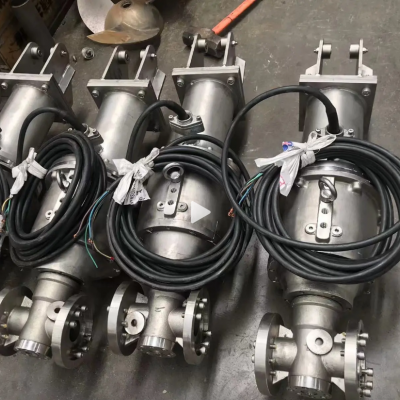

（6）电机
推流器电机为一个鼠笼式感应电机，装在充气的防水的壳内，定子绕组和定子线应绝缘以抗潮，绝缘等级为 H 级（180℃时）。定子通过滴注法绝缘，使得绕组满充率至少达到 95%。定子热缩式嵌入铸铁定子室中。电机设计成可连续处理40C 的推流介质，并能够在间隔均匀的情况下每小时能至少起动 30 次。热敏开关设定在125C时打开，并嵌在定子线圈中对每相绕组的温度进行监控。这些热敏开关与外部的电机过载保护配合使用并作为后者的补充，并与电控柜相连。
潜水推流器电机为全铜线圈。电机的允许电压波动为+/-10%，电机设计成在较高40°C环境下工作，并且定子绕组的平均温升不超过85°C，提供一份能显示转矩、电流、功率因素、输入/输出功率和效率的性能图表。包括启动和零负载特性的数据。电机和电缆能够持续在水下工作，水密性符合 IP68 防护等级要求。电机额定功率足够保证推流器在整个性能曲线上不会发生过载。监控电缆包含两根1.5mm 2导线，用于连接热敏开关和可选保护传感器。
（7）机械密封
每台潜水推流器有一个用于轴密封系统的油室，以及一个用于齿轮箱的独立的二油室。排油和检查塞应便于从外部进入。每台推流器应配有一个三密封以便将推流器的各部分分开。叶轮轴上的外密封为一个含有一个静止和一个正向传动旋转的耐腐蚀烧结碳化钨环的机械密封。密封在一个通过水力作用对重叠密封面以恒定速度进行润滑的油室中运行。只有外密封的密封面才可以暴露在推流液体中。机械密封采用耐腐蚀烧结碳化钨材质，具有主动密封结构。叶轮轴上的内密封为一个丁晴橡胶唇密封，将叶轮轴油室与齿轮箱油室隔绝开来。三个密封为一个安装在电机轴上的丁晴橡胶唇密封，隔离齿轮箱油室与定子室。密封既不需要维护也不需要调整或依赖于旋转方向。
介质酸碱度范围在 4～10 之间。机械密封的设计使用寿命不低于25000 小时。

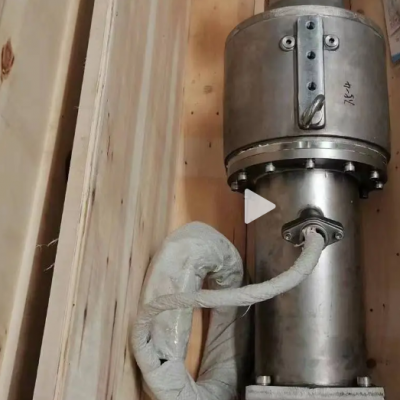

（8）电缆和电缆密封
电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和潜水密封。单一的密封系统将不被采用。电缆入口包含两个圆柱型弹性衬套。每个衬套带垫圈和一个套圈，有精密的公差设计以适应电缆的外径和入口的内径。衬套可被一个密封管挤压，密封管是用两个不锈钢螺丝拧进电缆接线室。不应利用扭矩作旋转进行密封，而是靠密封管和套圈之间的相互作用，沿电缆轴向移动衬套，设计合理，可快速拆卸维护。
接线室和电机室被一接线板隔离，保护电机，避免外部物质通过推流器顶端进入。该连线板将被螺纹压紧型固定，电缆可安全地连接在接线板上。接线板将由两个O-型圈与定子室隔离密封，不能使用环氧、硅树脂或其它二次密封系统进行密封。
电机配用潜水电缆，为包括控制和动力芯线的同一根电缆。动力芯线和控制芯线尺寸和数量足够的满足正常运行、控制、监控。尺寸符合IEC标准，并提供足够的长度以接入接线盒或就地控制柜且不需拼接（长度不小于10m）。电缆出口为轴向，与电机壳外表面同向贴紧布置，同时用电缆夹和拉紧钢缆将电缆固定，避免受水流冲击晃动，不会在起吊时钩住。
（9）电机保护
所有定子都安装三个串联连接的常闭热敏传感器，以监测每组定子线圈的温度，当温度高时，传感器就断开，同时电机停止转动并发出报警信号。
潜水推流器304不锈钢现场控制箱要求如下：
（1）内装按钮、信号灯，所有控制箱上信号灯统一为红色停止、绿色运行、黄色故障及蓝色电源指示。
（2）内装电机保护用转换器与设备配套订货。
（3）开停按钮有两对接点，急停按钮能在按下位置保持。
（4）端子采用接线端子。
（5）带电缆接头。
（6）防护等级：IP65。
（7）预留 PLC 接口，每台设备要求现场控制箱和中控室两地控制。
（8）现场控制线内留有一个 3P-32A 的断路器并完成接线，以便业主日后维修临时接电用。
（9）控制箱两侧留有散热百叶，底部安装散热风扇。
不锈钢潜水推流器附件及资料
质保期内两年正常运行的备品备件清单；配置参数；流场图；选型报告；导杆效核；设备尺寸图；设备主要特性；性能保证承诺函等相关资料。
