QJB-W7.5/12潜水回流泵抗堵塞、抗缠绕，主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音，设置多重保护，安全可靠。
1、设备名称： 潜水回流泵
2、型 号： QJB-W7.5
3、主要技术参数：
|
设备型号 |
QJB-W7.5 |
|
电机功率 |
7.5kW |
|
流 量 |
1278m3/h |
|
扬 程 |
0.8~1m |
|
电机防护等级 |
IP68 |
|
电机绝缘等级 |
F |
|
电 源 |
380V;3ph;50Hz |
|
数 量 |
4 |
4、技术性能
4.1 潜水回流泵转动平衡自如，无卡死、停滞、振动等现象；
4.2 潜水回流泵作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；
4.3 潜水回流泵采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；
4.4 潜水回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，电缆密封头采用特殊硫化处理，以防电缆外皮破损渗水至电机，电缆外套具有可靠的保护装置；
4.5 潜水回流泵表面喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。
4.6 潜水回流泵油室内设有密封泄漏保护装置；
4.7 潜水回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
4.8 潜水回流泵桨叶及转子采用动平衡试验，平衡精度为G6.3；
4.9 潜水回流泵定子绕组内设有电子湿度传感器，以防电机绕组受潮烧毁。
5、使用寿命
回流泵在规定的条件下，故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。

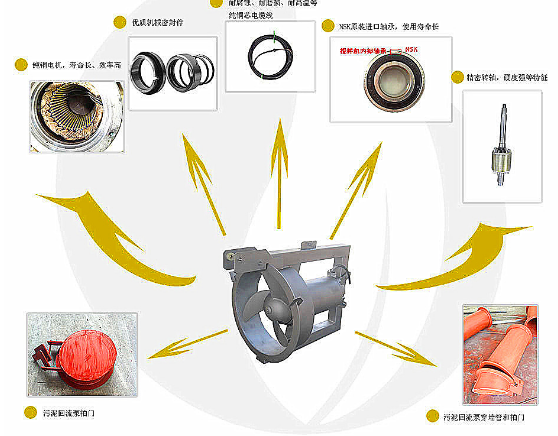

6、结构设计
1）主机
潜水回流泵为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。
2）接线盒
接线盒与周围液体、电机部分充分密封隔离；
冷却：电机定子由周围的液体冷却。
3）叶片
叶片为三叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，具有长期自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。
4）电机
电机绕组的绝缘等级为F等级，其定子绕组内设有湿度传感器，以防电机绕组受潮烧毁。
5）油室
润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用。
6）轴承
内回流泵轴承的运行寿命大于80000小时；
考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用进口轴承。
7）轴密封
内回流泵有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。
8）监测系统
定子绕组中装有两个热敏开关正常情况下，电机的温度不超过85℃。
9）材料
轴 不锈钢
叶 轮 不锈钢
壳体 不锈钢
紧固件 不锈钢
安装系统 不锈钢
O型圈 丁晴橡胶70
机械密封 碳化钨
7、控制系统
每台潜水回流泵均引出控制保护信号线，具有对泵进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行。
8、供货范围
潜水回流泵主机；安装系统（穿墙管、拍门）；控制柜。

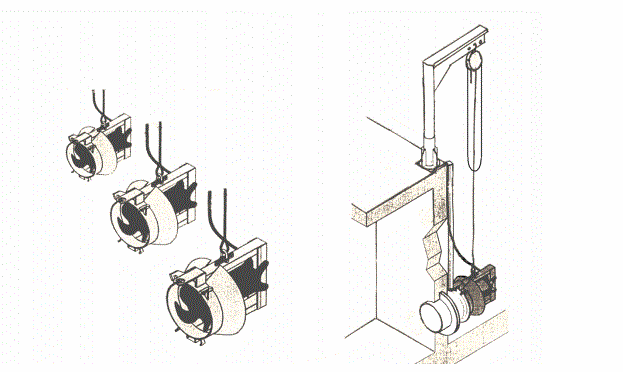

江苏杜安环保污泥潜水回流泵安装说明：
安装说明：
江苏杜安环保严格按照安装使用说明和建议在图纸规定的位置进行安装，提供建议的设备保修期的运行所需油脂。地脚螺栓由杜安环保提供和安装，符合使用要求。
混凝土基础说明：
回流泵混凝土基础由土建供应商负责。杜安环保协调土建供应商以确保基础位正确。砼强度等级满足回流泵安装与运行的需要，除非有其他的规定，基础螺栓在灌浆时正确放置。
工厂涂漆说明：
A.涂漆之前，所有设备表面充分清扫、干燥，除去油脂、铁锈、泥土和其他的表面污垢。
B.所有回流泵，电机和其他的驱动设备都根据本规范要求在工厂涂一层底漆和面漆，将来运行时将与污水直接接触的表面进行可靠的防腐处理。
