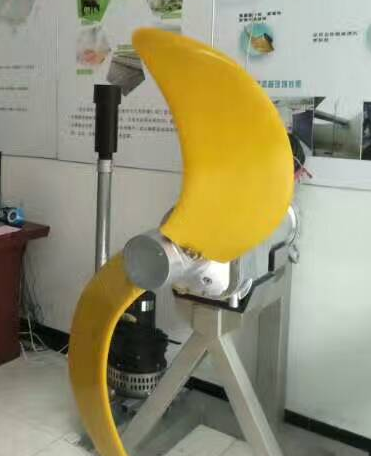

（1）低速推流器
1）型式及要求
a． 型式：二叶片或三叶片的螺旋浆式推进器。
b．要求
（1）对水池阻力和推进器推力进行计算，提供推流器设备的详细选型报告。该报告至少包括：推流器型号规格、数量、额定推力、合计推力、工艺要求推力等。
（2）电机能连续和间歇运行，至少每小时能启动15次，并不对推流器带来任何有害影响。绝缘等级为H级或以上。
2）结构与材料
a. 供货范围（包括但不限于以下）
（1）装配完整的推流器主机
（2）监控单元或综合保护器
（3）泄漏传感器
（4）导杆、提升装置、支架、提升链、现场控制箱
（5）10米水下密封电缆，带过热和泄露保护信号线。
（6）两年备品备件
b. 主要结构
(1) 低速推流器的设计：推流器可上下升降，方便移动，检查或维修无需人员进入湿井。推进器，附件和电缆可在20米水深持续潜没工作，不会发生泄漏。

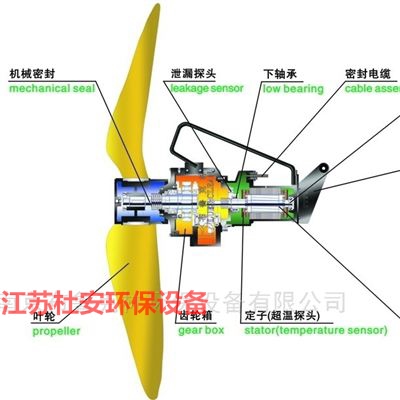

(2) 低速推流器的构造：每台推流器具有齿轮箱或其它形式，潜水封闭式连接设计。潜水低速推流器的所有部件，包括电机和齿轮箱（如有），都能够在水下连续运行。除底座和叶片外，推流器的主要铸件为灰口铸铁，ASTM A-48 Class 35B，BS 1452 Grade 260或DIN 1691 GG25，表面光滑、无气泡或其它不规则。所有的螺母、螺钉和垫圈为AISI 304不锈钢。低速推流器外部所有与搅拌液体发生接触的铸铁表面都有一层涂层喷涂保护。在需要防水密封的临界接触面上，采用腈或氟化橡胶O形环，从而使两个面上的橡胶O型环及O型环接触的四个侧面无需特别的扭距限制就能获得压紧。不使用需要一定扭矩才能达到压紧效果的形式，也不使用矩形截面垫片及密封复合物。齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱或行星齿轮箱。电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴与电机轴的传动齿轮紧密配合。中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。所有轴承具有至少50,000小时的设计寿命。
(3) 冷却系统： 电机能被周围搅拌介质充分冷却。
(4) 电缆入口密封： 电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和水下密封。接线室和电机室应被一接线板隔离，保护电机，避免外部物质通过推进器顶端进入。
(5)电机：低速推流器电机为一个鼠笼式感应电机，壳式设计，装在一个充气、水密的腔室内。定子绕组和定子线应绝缘以抗潮，绝缘等级在H级或以上。电机设计成可连续处理40℃的搅拌介质，能够在间隔均匀的情况下每小时能起动15次。低速推流器为潜水工作。电机的允许电压波动为±10％，电机设计成在较高40℃环境下工作，并且定子绕组的平均温升不超过105 ℃，电机和电缆应能够持续在水下工作，水密性符合IP68防护等级要求。电机额定功率足够保证推流器在整个性能曲线上不会发生过载。
(6)电缆：动力电缆的大小按NEC和ICEA标准，有足够长度与接线盒连接，不允许几根短线捻接。电缆外护套是低吸水的防油氯丁橡胶。电机和电缆能在水下20米处连续使用而不失去其防水性能。
(7) 轴承：低速推流器电机轴在两个润滑的轴承上旋转。轴承的设计寿命不低于10万小时。(8) 齿轮单元（如有）：齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱或行星齿轮箱。电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴应与电机轴的传动齿轮紧密配合。中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。所有轴承具有至少50,000小时的设计寿命。
（9）机械密封：耐腐蚀烧结碳化钨或碳化硅。
（10）螺旋桨：螺旋桨包括两个玻璃纤维强化聚氨脂叶片。螺旋桨能够处理颗粒、纤维材料、重污水以及其它在常规污水处理中出现的物质。
（11）保护：
所有的电机中每相绕组都连接热敏开关，并串连。热敏开关在 125 ℃ 时动作， 电机停止转动并报警。定子室泄漏传感器：探测定子室中的水。当定子室泄漏时，传感器会动作，使得电机停止并报警。
热敏开关和定子室泄漏传感器与状态监控单元或综合保护器相连, 此监控单元或综合保护器可装在控制柜中。

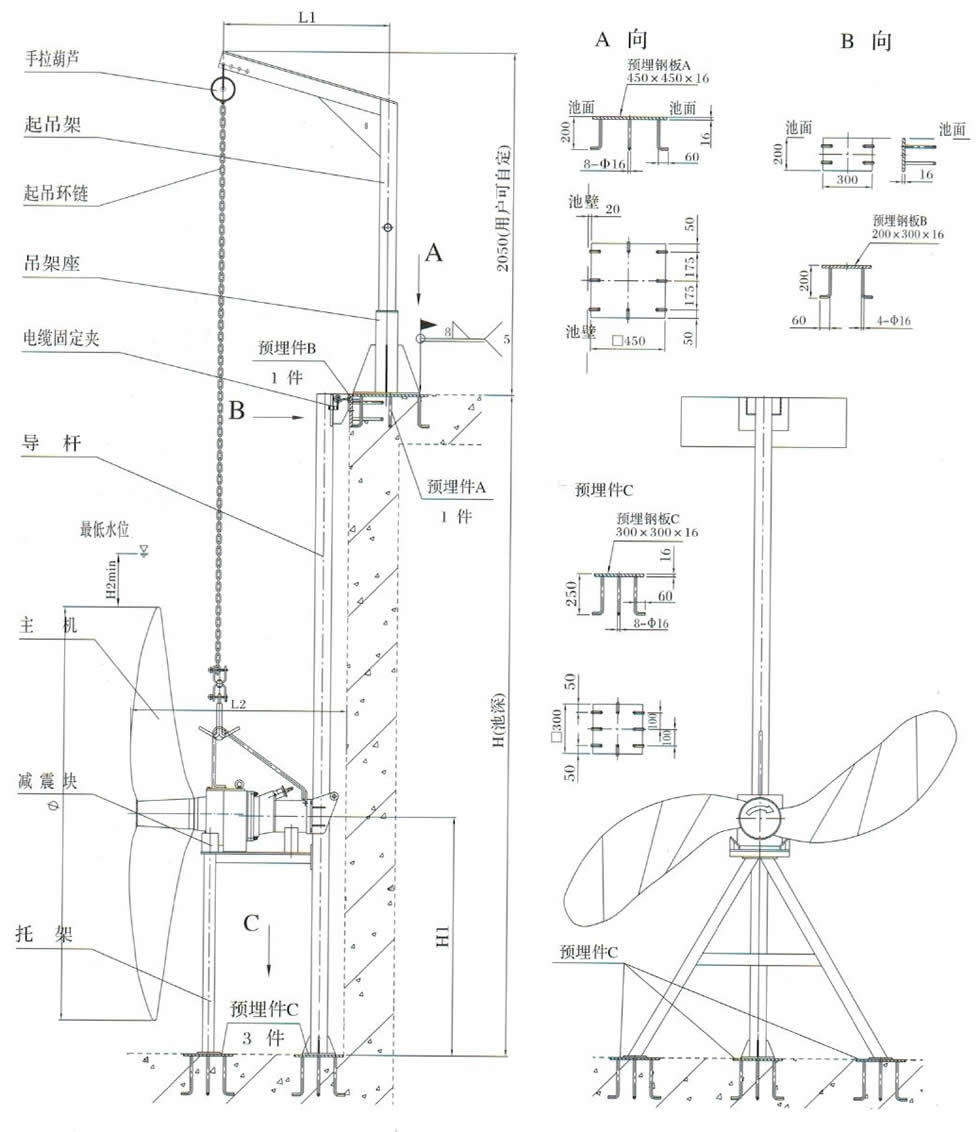

(12）低速推流器导轨、提升支架： 双导杆支架，低速推流器支架和起吊悬臂均为不锈钢SS304。起吊葫芦内需配置制动装置。不锈钢SS304的吊链、螺栓、螺母、垫片、旋转操作手柄和化学地脚螺栓均应被成套供应。起吊悬臂采用一对一配置。
低速推流器主要材料
壳体 灰口铸铁，ASTM A–48 Class 35B或更优材质
螺旋浆 玻璃纤维强化聚氨脂或更优材质
轴 不锈钢 ASTM 431或ASTM420
机械密封 耐腐蚀烧结碳化钨或碳化硅
螺栓、螺母、垫圈 不锈钢0Cr19Ni9(304)
导轨、提拉绳 不锈钢0Cr19Ni9(304)
臂式起吊架 不锈钢0Cr19Ni9(304)
低速潜水推流器技术要求：
A.设计符合行业相关规定；
B.潜水推流器为整体式防水设计，湿式安装，鼠笼式感应电机驱动。
C.设备按照较合理方法设计、制造、安装，按照图纸安装以后运行良好；
D.有实际需求时，可超负荷运行（能承受至少10%的过载量）；
E.低速推流器具备自动清洁的功能，可防杂物缠绕、堵塞；
F.共用电动机/推流器轴，支撑自润滑（油脂润滑）抗磨轴承；轴不得与介质接触；
G.导向杆组件，带导向杆上部和下部固定装置，导向杆和固定装置必须可以根据池的几何形状对推力的方向、角度、和水平进行调节；
H.电机应为三相异步潜水电机、400V或380V、50Hz、交流电源，设防干转保护（执行标准DIN/VDE0530），符合IEC标准；防护等级为IP68，H级绝缘等级；电动机可在全浸没的状态下进行外部冷却，电机的温度控制由热敏开关进行保护；
I.电缆进线带保护橡胶套，电缆外皮、单根电缆以及剥去绝缘的电缆芯线分别进行密封，以防止液体渗漏。
J.电缆带固定装置。
低速潜水推流器选型原则
1.中部优先原则
2.系统优先原则
3.长度优先原则
4.循环水流原则
