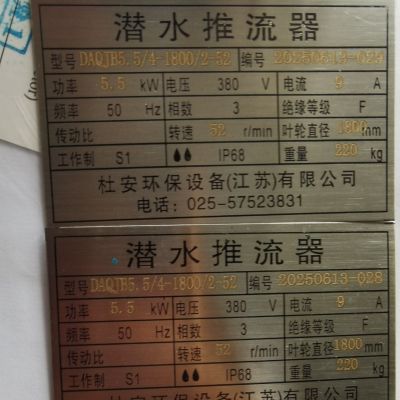

潜水推流器出厂检测报告

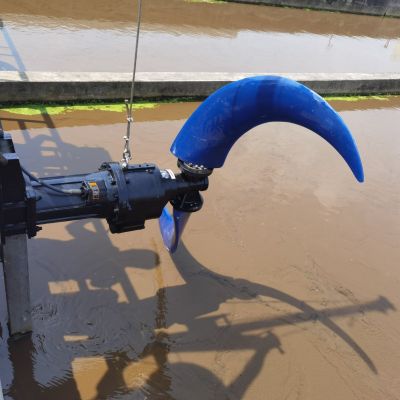

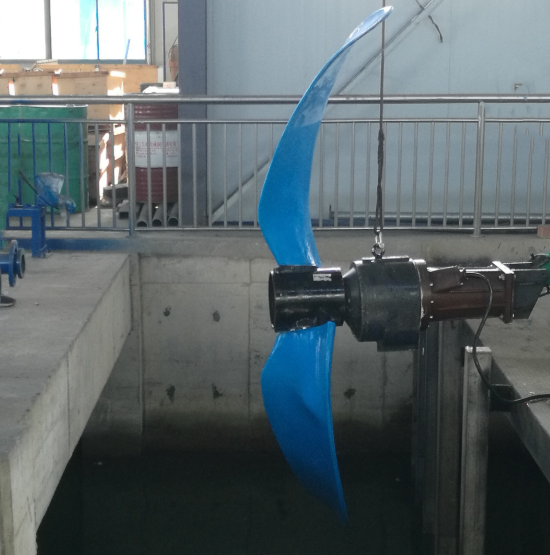

      潜水推流器配潜水全铜线圈电机，水平耦合安装。潜水推流器可以上下升降，方便的移动，可以方便地卸下进行检查或服务，而无需人员进入池子或井中。

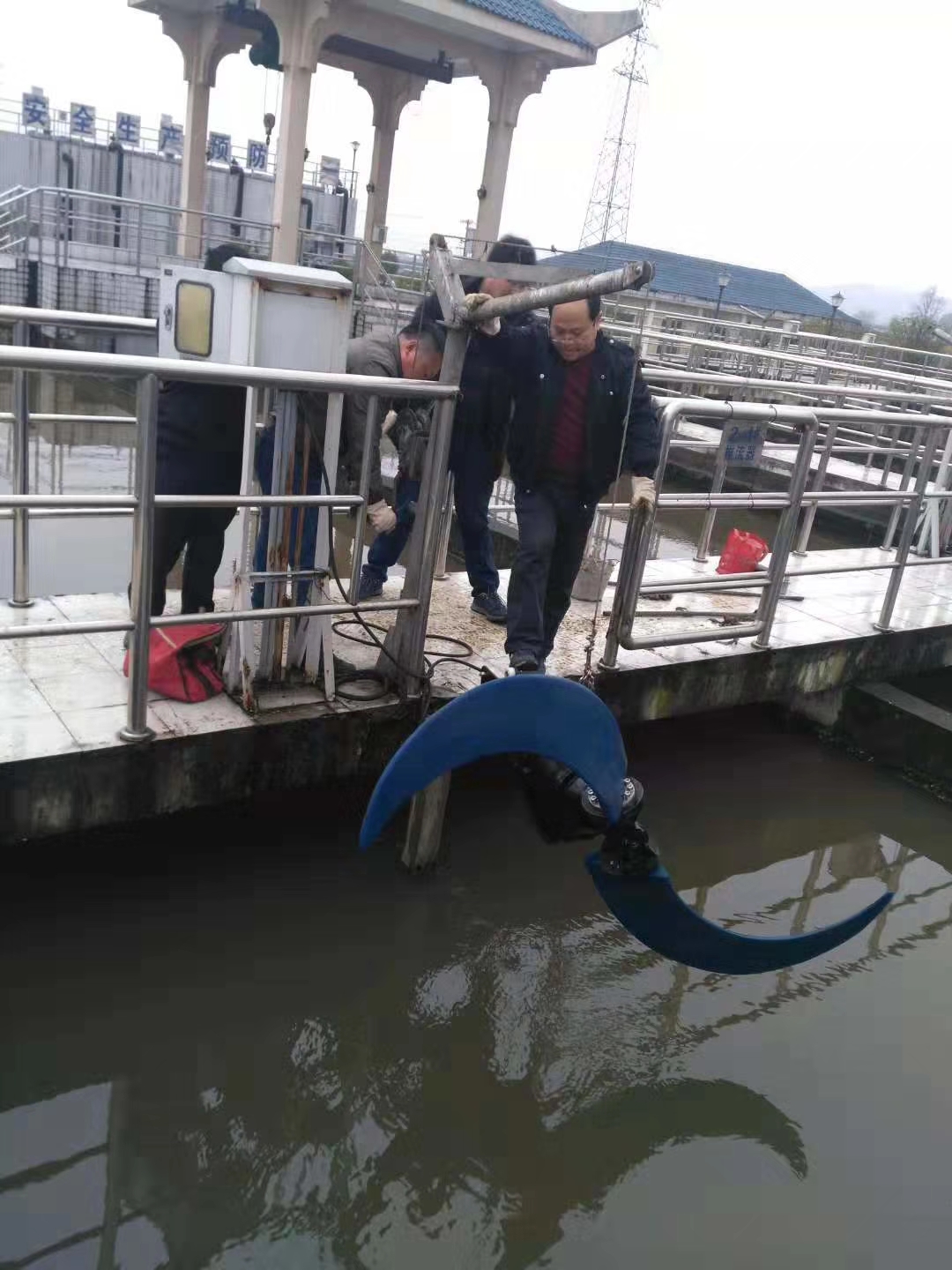

潜水推流器成套装置，包括安装系统和提升装置。安装系统由方钢导杆和顶部部和底部支座等组成，可自由调整推流器的提升和下降，并可在不排空水池的情况下拆卸和安装推流器。推流器装在一个可在导杆上滑动的支架上作为一个整体，该支架能够承受推流器的整个重量和造成的所有推力。提升装置应为可移动式，起吊架的固定装置不可安装在池壁上或池测工作平台上，安装在安装系统的顶部支座上，含专用起吊钩、提升链和葫芦。每台推流器配备一套起吊架。

杜安环保潜水推流器配套提供电缆网套，防止推流水流的波动而引起电缆破坏。

安装支架和提升装置的起吊臂均为 AISI304 不锈钢材质。提升链为不锈钢 AISI304 材质。螺栓、螺母、垫片、旋转操作手柄和地脚螺栓也被成套供应。安装地脚螺栓必须采用化学螺栓，以保证推流器安装系统能够牢固而耐久的安装，不能采用膨胀螺栓。

潜水推流器能适应市政污水的腐蚀环境。能推动污水或污泥流动，保证池底流速（距池底 300mm 为准）不小于 0.3m/s。潜水推流器在全浸没条件下连续工作。同时能适应连续运行、间歇运行（每小时较多启动次数能达到 20 次）和长期停止状态后恢复运行的工作状况。

杜安潜水推流器无振动地平稳运行。所有旋转部件（包括电机）在制造时进行动、静平衡实验。推流器运行维修成本低，可靠性高和无机械问题运行时间长。

QJB潜水推流器主要部件材质：

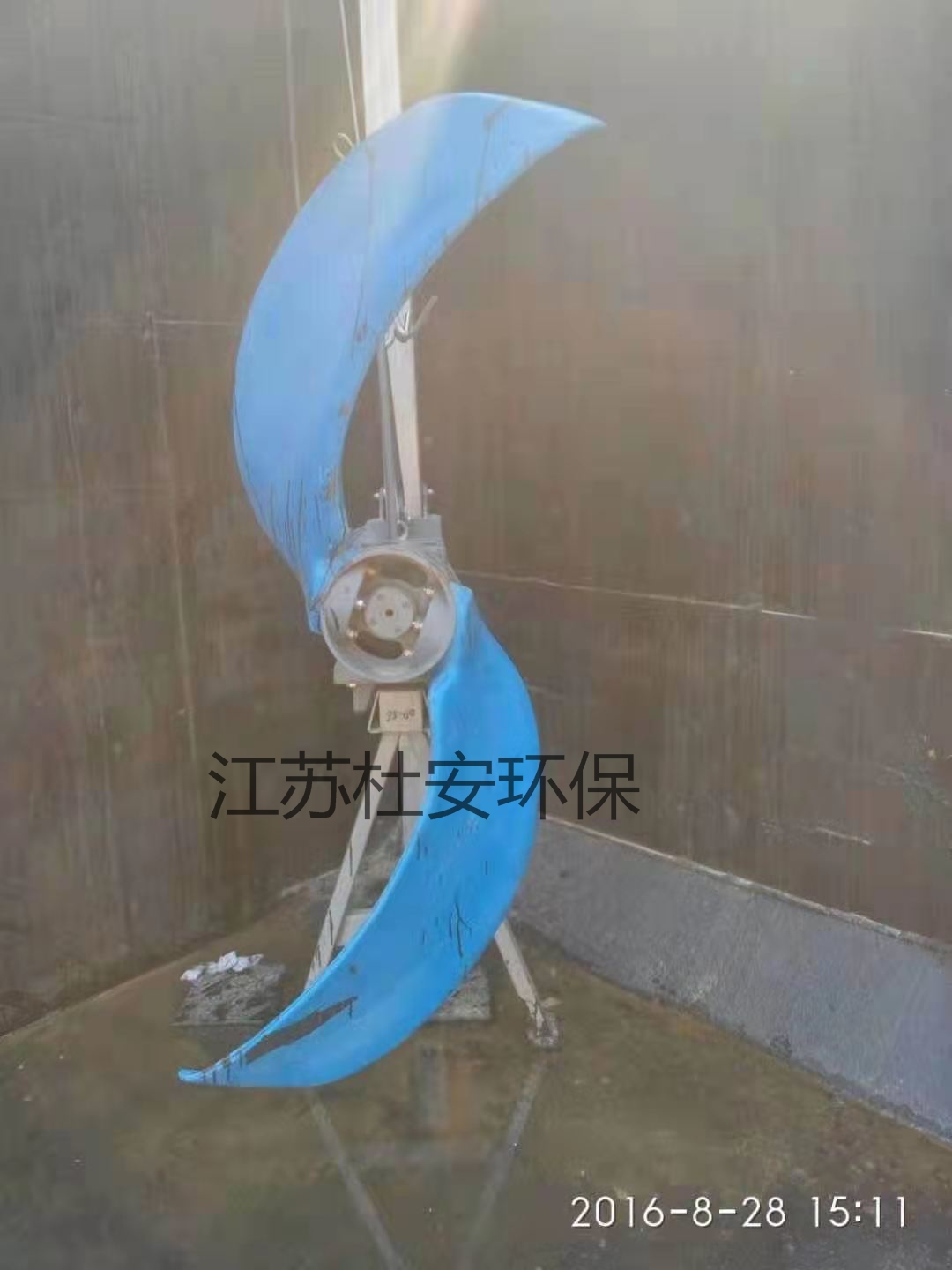

螺旋桨：玻璃纤维强化聚氨脂

搅拌机壳体：灰口铸铁 ASTM A-48 Class 35B

轴：不锈钢 431

机械密封：耐腐蚀烧结碳化钨

紧固件：不锈钢 AISI 304

电缆外套：氯丁橡胶

O 形圈：丁丁晴橡胶或氟橡胶

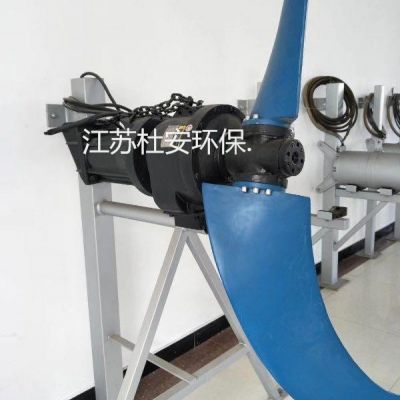

推流器支架：不锈钢 AISI 304

导轨系统：不锈钢 AISI 304

提升钢缆：不锈钢 AISI 304

提升装置起吊臂：不锈钢 AISI304

化学地脚螺栓：不锈钢

表面防腐：双组分环氧树脂涂层，两层底漆各厚100m，面漆厚度120m。

潜水推流器配现场不锈钢控制箱：

供货的设备配套的现场控制箱是技术前沿，经实际运行证明是安全可靠的，并能满足各项设计指标，同时符合电气图纸一般技术要求。

每套潜水推流器配备就地控制箱。

304不锈钢现场控制箱要求如下：

（1）内装按钮、信号灯，所有控制箱上信号灯统一为红色停止、绿色运行、黄色故障及蓝色电源指示。

（2）内装电机保护用转换器与设备配套订货。

（3）开停按钮有两对接点，急停按钮能在按下位置保持。

（4）端子采用接线端子。

（5）带电缆接头。

（6）防护等级：IP65。

（7）预留 PLC 接口，每台设备要求现场控制箱和中控室两地控制。

（8）现场控制线内留有一个 3P-32A 的断路器并完成接线，以便业主日后维修临时接电用。

（9）控制箱两侧留有散热百叶，底部安装散热风扇。

潜水推流器附件及资料

质保期内两年正常运行的备品备件清单；配置参数；流场图；选型报告；导杆效核；设备尺寸图；设备主要特性；性能保证承诺函等相关资料。

江苏杜安环保QJB潜水推流器型号规格：

江苏杜安环保潜水推流器

潜水推流器r 设计、制造、工厂试验的技术要求。

规格及供货要求

潜水推流器、潜水搅拌器为成套装置，配套完整的潜水电机；设备的保护元件，包括电机泄漏保护，电机过热保护；电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等；10米水下电缆；有效和安全运行以及安装所必需的所有附件。

其中由机械设备配套的控制箱（或接线箱）至其所控设备之间的动力及控制线缆（包括水下电缆）由厂家主机配套供应，其长度为标配10米，并必须满足工程要求。配套电缆及相关辅材为水下密封防腐型。

 整机质保两年
        售后提供现场指导安装调试
