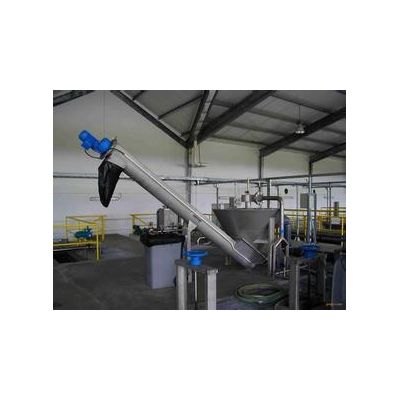

砂水分离器特点：
1、砂水分离机的沉淀装置和输砂装置为封闭式一体化结构，并具有结构紧凑、重量轻、高工作可靠性、维修工作量少等特点。
2、砂水分离器分离效率可达96%～98%，可分离出粒径≥0.2nn的颗粒，回收率不低于98%；直径大于0.1mm的砂砾去除率不小于80%。
3、在正常情况下，砂水分离机与泵式沉砂器和储砂间的砂泵的性能相配。在必要的时候，也可以连续运行。
4、砂水分离机的壳体、支架、输砂器等 重要部件的材质采用不锈钢制作，U型槽内的输送螺旋形式为无轴螺旋，其结构设计为保证物料流通，无堵塞；无轴螺旋体具有足够的强度和钢度，保证在较大的工作荷载下，不会产生影响使之变形或拉长。
5、无轴螺旋的支承轴承防水、防尘、耐磨、自动润滑。
6、砂水分离机的分离池采用不锈钢加工焊接而成，底部为半圆形，用于支撑螺旋输送器。进水口和溢流管安装在容器的上部，排水管安装在下部便于维修。所有管件和法兰盘采用不锈钢。
江苏杜安环保砂水分离器技术参数和安装尺寸表主要包括螺旋公称直径、螺旋直径、处理量、安装角度、螺旋转速、电机功率、回收率、砂分离后含水平率与安装尺寸。
|
型号参数 |
-260 |
-300 |
-350 |
-400 |
|
|
螺旋公称直径D(mm) |
260 |
300 |
350 |
400 |
|
|
螺旋直径φ(m7h) |
235 |
285 |
320 |
385 |
|
|
处理量Q(m3/h) |
5-12 |
12 〜20 |
20 〜27 |
27 〜35 |
|
|
安装角度a(° ) |
25 |
||||
|
螺旋转速n(r/min) |
≈4.8 |
||||
|
电机功率N(KW) |
0.37 |
0.55 |
0.75 |
||
|
回收率(颗粒度≥0.2mm) |
≥96 |
||||
|
砂分离后含水平率(％) |
<65 |
||||
|
φA |
220 |
270 |
320 |
390 |
|
|
B |
260 |
310 |
345 |
410 |
|
|
B1 |
710 |
||||
|
b2 |
1200 |
1360 |
1500 |
1800 |
|
|
b3 |
B2+80 |
||||
|
安装尺寸 |
DN, |
100 |
150 |
200 |
250 |
|
(mm) |
dn2 |
150 |
200 |
250 |
300 |
|
L |
2800 |
3000 |
3200 |
||
|
L1 |
3840 |
4380 |
5760 |
6150 |
|
|
l2 |
2800 |
2800 |
3800 |
3800 |
|
|
H |
1550 |
1750 |
2400 |
2550 |
|
|
H, |
1600 |
1700 |
2150 |
2150 |
|
砂水分离器配套设备：
304不锈钢法兰，进水管路，出水管路及现场控制箱
砂水分离装置,具体的说是用于污水处理中砂和水的分离,属于环保设备技术领域.其包括旋流沉砂池和砂水分离池,气提泵穿过主轴进入旋流沉砂池下端的砂斗中.主轴下端连接叶轮机构.砂水分离池内设有螺旋提升机,砂水分离池上端固定集水槽,集水槽下端连接淌水板.集水槽一端连接消能板,消能板上端固定旋流分离器.旋流沉砂池上端通过溢流管和前一排砂管分别连接旋流分离器的上端出水口和进水口.旋流沉砂池沿切线方向设有进水口,进水口内设有多普勒流速流量计.本实用新型用于污水处理中砂和水的分离,实现对进水量波动的自动适应能力,分离精度高,分离效果好。
整机质保两年
售后提供现场指导安装调试
配304不锈钢现场控制箱使用
