  QJB10/12-620/3-480S潜水搅拌器配卷扬机

  杜安环保潜水搅拌器技术参数：

       潜水搅拌器性能技术要求：

潜水搅拌器转动平衡自如，无卡死、停滞、振动等现象。

潜水搅拌器作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象。

潜水搅拌器采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

潜水搅拌器引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；

潜水搅拌器表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；

潜水搅拌器油室内设有密封泄漏保护装置；

潜水搅拌器引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，不易磨灭；

潜水搅拌器桨叶及转子采用动平衡试验，平衡精度为G6.3；

潜水搅拌器定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。

潜水搅拌器在规定的条件下，平均运行时间不小于10000小时，整机使用寿命不小于20年。

结构设计要求：

主机：

潜水搅拌器为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢304制造，外形美观流畅。

潜水搅拌器采用摆线针轮减速结构，结构紧凑，体积小，重量轻，叶轮通过CFD软件优化设计，水力性能好。

接线盒：

接线盒与周围液体、电机部分充分密封隔离；

冷却：电机定子由周围的液体冷却。

叶片：

潜水搅拌器叶片采用反扭曲曲线设计，使叶轮避免阻塞结渣。

潜水推搅拌器叶片为二叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，有长期自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

电机：

电机绕组的绝缘等级为H等级，正常情况下，电机温度不超过80℃。

油室：

润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。

轴承：

潜水搅拌器轴承的运行寿命不低于10万小时；

考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用SKF进口轴承。

轴密封：

潜水搅拌器有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨。

防腐及材质：电机壳：HT200防腐；叶 轮 轴：不锈钢304；叶轮：不锈钢304；螺钉、螺栓、螺母等联接附件：不锈钢304；

轴                      304不锈钢

叶轮                  不锈钢304渗氮处理或做其他硬度处理。

主机壳体              304不锈钢

导轨安装系统        不锈钢304

O型圈                 丁晴橡胶

机械密封               碳化钨

电控柜                 不锈钢304

      潜水搅拌器控制系统：

每台潜水搅拌器均引出控制保护信号线，采用现场控制柜进行控制保护，有对设备进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行，预留PLC接口。

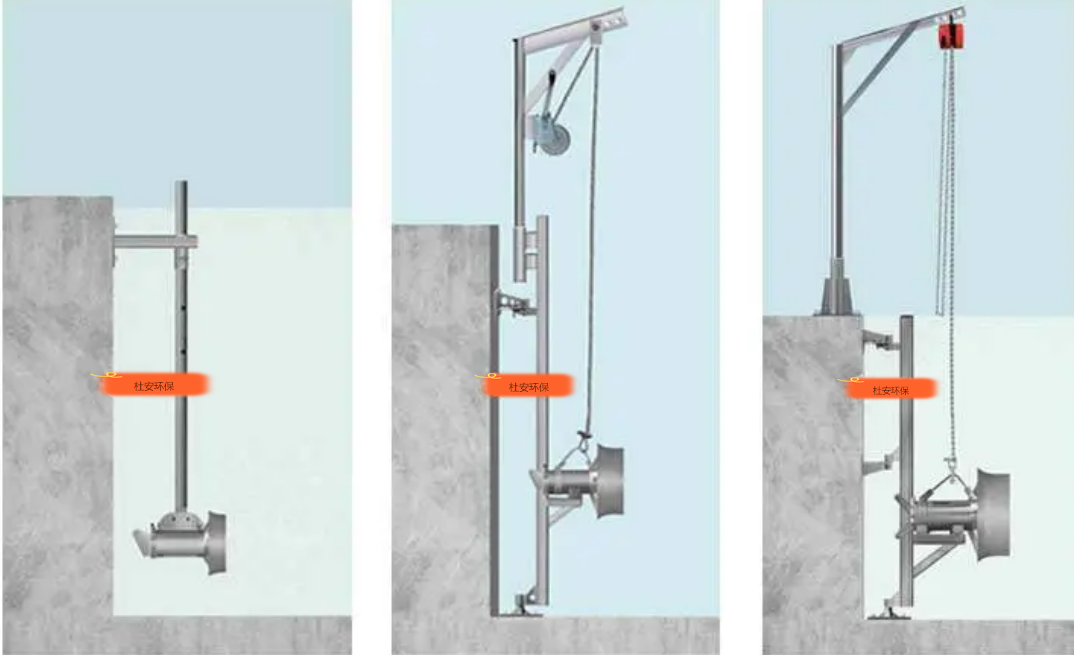

       杜安环保潜水搅拌器及附属设备的供货范围包括：主机、提升导轨、提升链、水下电缆、安装提升（起吊）装置、基础螺栓等有效和充分运行所必需的附件。
      设备安装、检查、试验、拆卸和重新组装所必需的专用工具。设备运行和维护所需的备品备件。

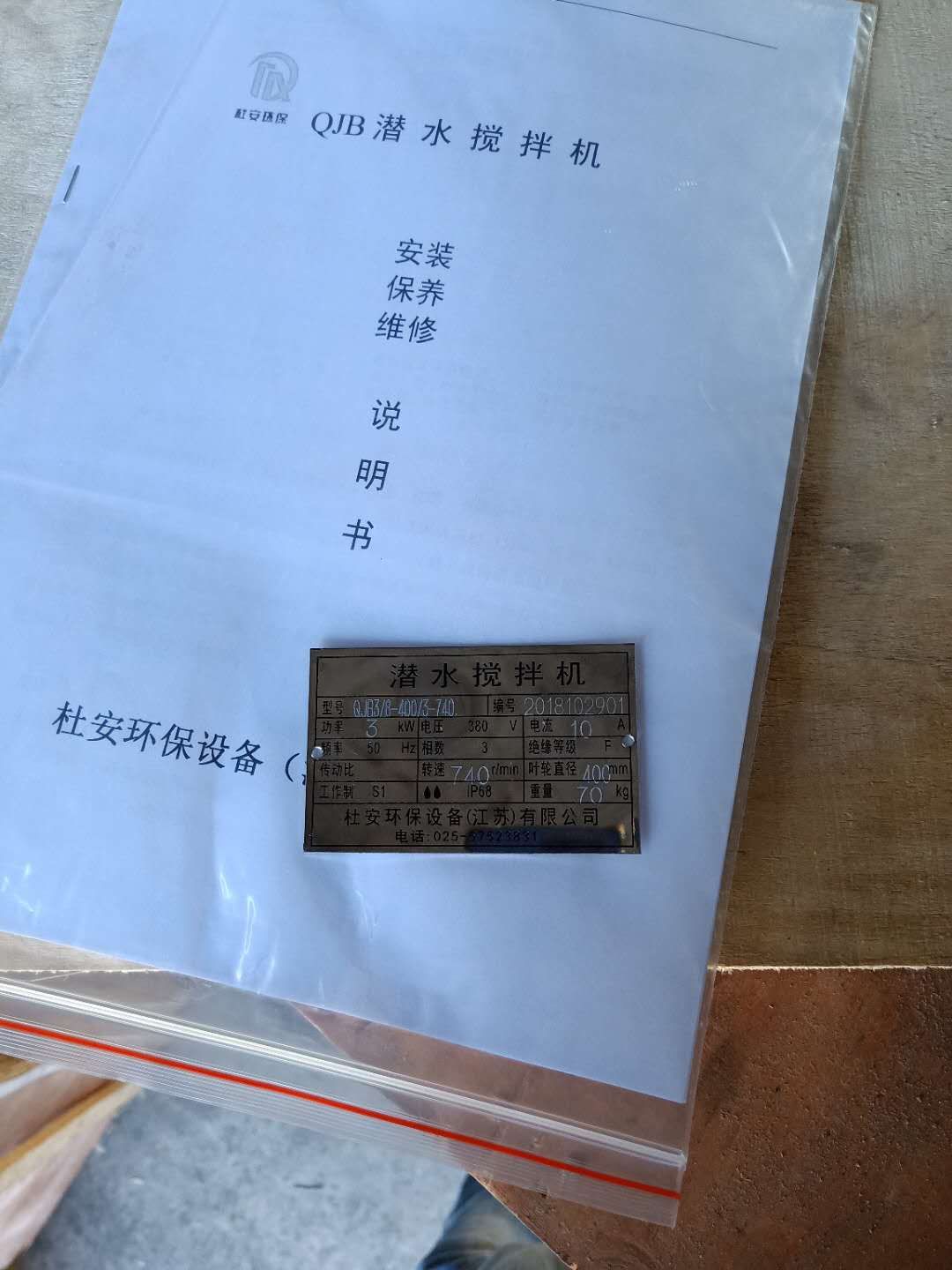

QJB10/12-620/3-480S潜水搅拌器配卷扬机出厂资料：

（1）设备的详图及说明，表明所有的安装尺寸及材料；

（2）详细设备的性能说明；

（3）ISO9000系列质量管理认证；

（4）安装、维修、运行手册；

（5）电气及控制接线图；

（6）生主资格证明以及同类设备供货和应用业绩；

（7）备品备件表。
