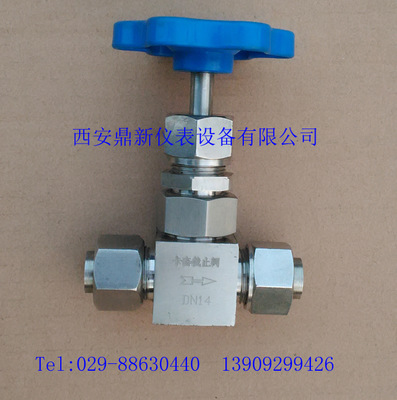

L93W针型节流阀：
针型节流阀又名针型阀，其外形和截止阀没有明显差异之处，只是在阀芯的形状上有
差异，<节流阀的阀芯出现为椎状或抛物线状，工作时即通过阀芯来改动通道的截面积，以到达改动流量和压力的目的。针型节流阀有两种，分为直通式和角式两种，分为针形、沟形和窗形三种。节流阀是流量控制阀，和单向阀协作可构成单向节流阀，或和溢流阀协作构成截留调速系统。
L93W针型节流阀标准标准：
规划制造标准： 结构长度标准：GB/T 12221-2005压力温度等级：GB/T 12224-2005
试验查验标准：GB/T 13927-2008
L93W针型节流阀结构特征：
针型节流阀的特征包含结构简略、易于修补、制构成本贱价等，但节流阀的调度精度不高，难以作为调度阀门运用，一同由于阀门内阀瓣和阀座之间介质流速较高，简略出现汽蚀表象，因而零件需运用耐汽蚀材料，且不适于堵截介质之用。L23W针型节流阀零件材料与工况：
|
零件称号Part name |
阀杆、阀盖Stem,Bonnet |
阀杆、阀瓣Stem,Disc |
填料Packing |
|
L93W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
L93W-40、L23W-160 |
优质碳钢 |
铬不锈钢 |
L93W针型节流阀首要尺度及重量：
|
公称直径（mm） |
尺 寸Dimensions |
重量（Kg）Weight |
||||||
|
D0 |
D1 |
D2 |
L |
H1 |
H2 |
M |
||
|
6 |
60 |
8 |
6 |
100 |
96 |
106 |
14×1 |
0.8 |
|
8 |
60 |
10 |
8 |
100 |
115 |
125 |
16×1 |
1.1 |
|
10 |
60 |
12 |
10 |
100 |
122 |
132 |
18×1.5 |
2.0 |
|
12 |
80 |
14 |
12 |
105 |
156 |
166 |
22×1.5 |
3.0 |
|
14 |
80 |
16 |
14 |
105 |
169 |
180 |
24×1.5 |
3.2 |
